鋁擱架平板
產品概述
隨著生活水平的提高，人們對冷加工食品的需求趨向精細化和小量包裝。如過去凍結牛、羊、豬肉多以白條為主，現在大多分割好以后再凍結。過去雞、鴨等禽類及魚、蝦等海鮮類食品生產量較少，現在這些食品的冷加工規模越來越大，且進行精細化分類和小數量包裝。對這些精細化和小數量包裝食品的凍結加工，擱架式排管突顯其優勢。一方面它承擔制冷蒸發器的作用，并因接觸式凍結，故凍結效果好；另一方面它承擔了貨物托架的作用，且可根據貨件尺寸設計不同的擱架形式。但是目前有關制冷技術資料上介紹的擱架排管形式多數只適用于凍結量小的冷庫，個別設計放貨量加大的高層擱架，其制冷效果差，單位制冷量耗電量大。如何設計一種新型的擱架排管，既能放貨量大，又使單位制冷量耗電量不增加？我們經過多年的實踐、研究，終于成功解決了這一難題。使冷庫建設企業十分受益，大大節約了土地、節約了投資、節約了用電。
優 點
鋁合金平板擱架排管是我公司與科研機構共同研發的用來替代Φ38無縫鋼管的新一代產品，該產品廣泛應用于分割肉類、水產品、禽類、面食、調理食品以及部分果蔬食品的快速凍結。與傳統的無縫鋼管擱架排管相比具有以下優點：
1、鋁的導熱系數為210w/(㎡.℃)，而在同樣溫度條件下鐵的導熱系數為46w（㎡.℃）。鋁合金板式擱架排管因材質原因，使其具有優良的導熱性能及傳導能力。

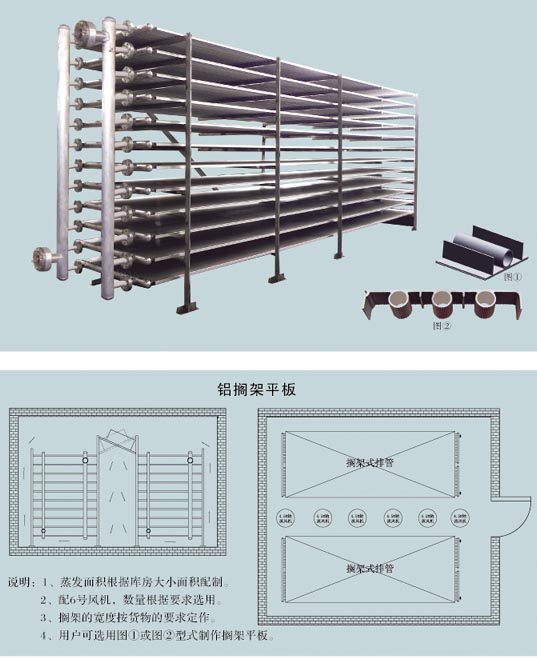

2、冷凍板采用專用的鋁合金三管形式與單管形式兩種，寬度為200mm與100mm，上表面為平面，下表面為鋁合金管及肋片，大大增加了蒸發面積，無需額外配置蒸發器。
3、鋁合金管內壁光滑，管道阻力小，管內制冷劑流速大，正常運行時不易存積污垢和油垢，傳熱及融霜效果好。
4、凍品由原來的與圓管線接觸變成了平面接觸，增加了冷凍物與平板的接觸面積，制冷量傳導效果比使用鋼管的效果提高1.5~2倍，縮短凍結時間，大大的節約了用電的消耗。同時減少了與鋼管的接觸壓力和磨損，提高了擱架的使用壽命和安全系數。
5、鋁合金冷凍板表面已進行了抗氧化處理，支架采用不銹鋼方管或鋼型才整體熱浸鋅，與冷凍板連接采用不銹鋼螺栓，使用過程中無需進行防腐處理，衛生條件好，不會污染凍品。
6、冷凍平板下采用Φ25管×2鋁管，相同蒸發面積的制冷劑充注量僅為Φ38管擱架的15%，能節省制冷劑的充注量，減少了制冷劑的儲存量及儲液管的體積。
7、鋁合金的使用溫度下限為-269℃。而無縫鋼管的使用溫度下限為-29℃。目前國內低溫庫一般-18℃~-25℃，相對應的蒸發溫度為-30℃~-35℃，由此可見鋁合金擱架更能適用超低溫環境使用。
